Langkah- Langkah Membuat Komponen "Rangkaian Detik" Pada Program Protel Schematic

NAMA  : MOHAMMAD APRYAN SUHENDRA

NIM      :  061430700539

KELAS : T.KOMPUTER/ 1CB

Mata kuliah : Praktek Gambar Teknik

Langkah- Langkah Membuat Komponen "Rangkaian Detik" Pada Program Protel Schematic

Hal pertama yang harus anda lakukan pertama adalah membuat dan menambahkan component baru yang belum ada pada Program Schematic ialah sebagai Berikut ini adalah Langkah langkah untuk membuat dan menambah component ke dalam Library :

1. Klik Start lalu klik Program SCH
2. Klik Library lalu pilih Run Library Editor maka hasilnya akan menjadi seperti pada gambar dibawah ini ;

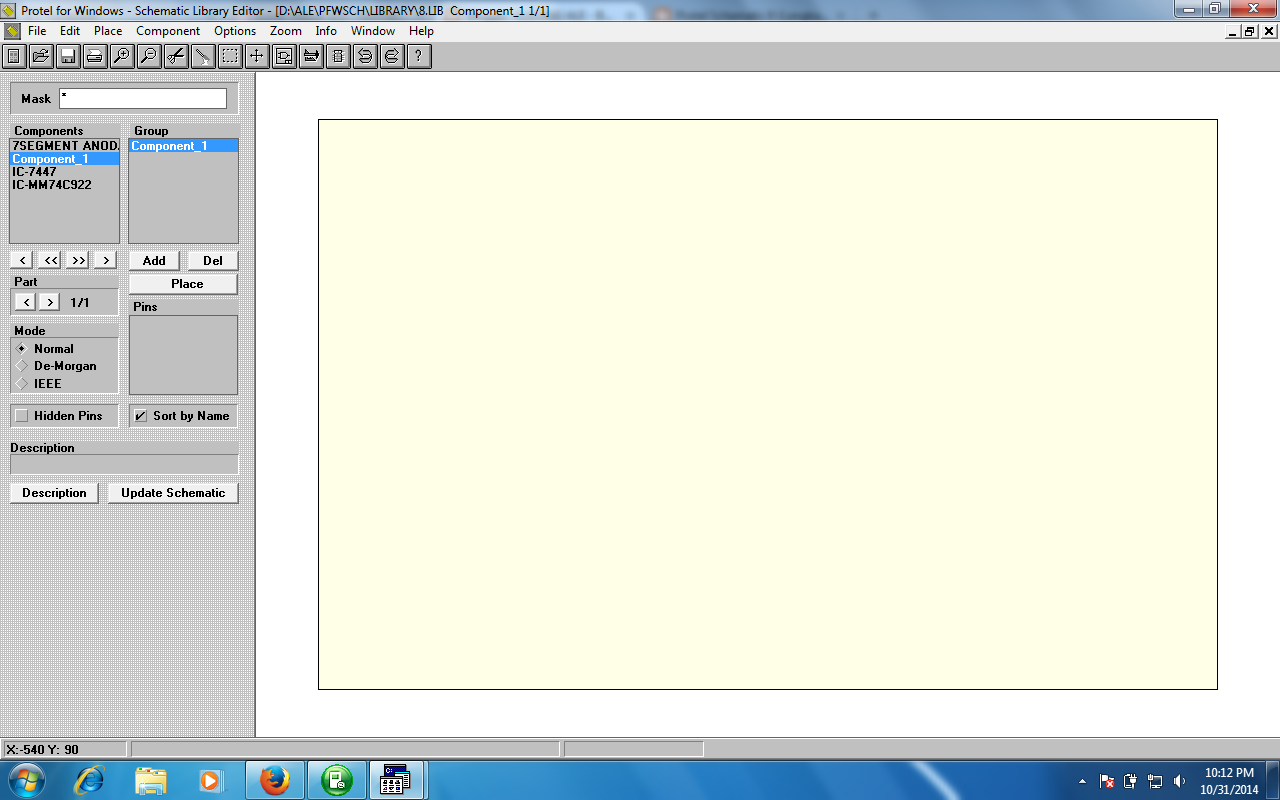

3.   kemudian pilih Component lalu klik New Component maka hasilnya akan menjadi seperti pada Gambar dibawah ini ;



4.   Lalu anda buat Gambar 1EE1364E hingga hasilnya seperti pada gambar dibawah ini;

 1EE1364E


       5.Setelah anda selesai membuat nya kemudian anda pilih Add beri nama pada Component adalah 1EE1364E  lalu anda anda klik File kemudian klik Save seperti pada gambar dibawah ini;

Setelah anda Selesai membuat dan menambahkan komponen,hal yang harus anda lakukan selanjutnya untuk membuat  "Rangkaian Detik" pada program Protel Schematic adalah sebagai berikut;

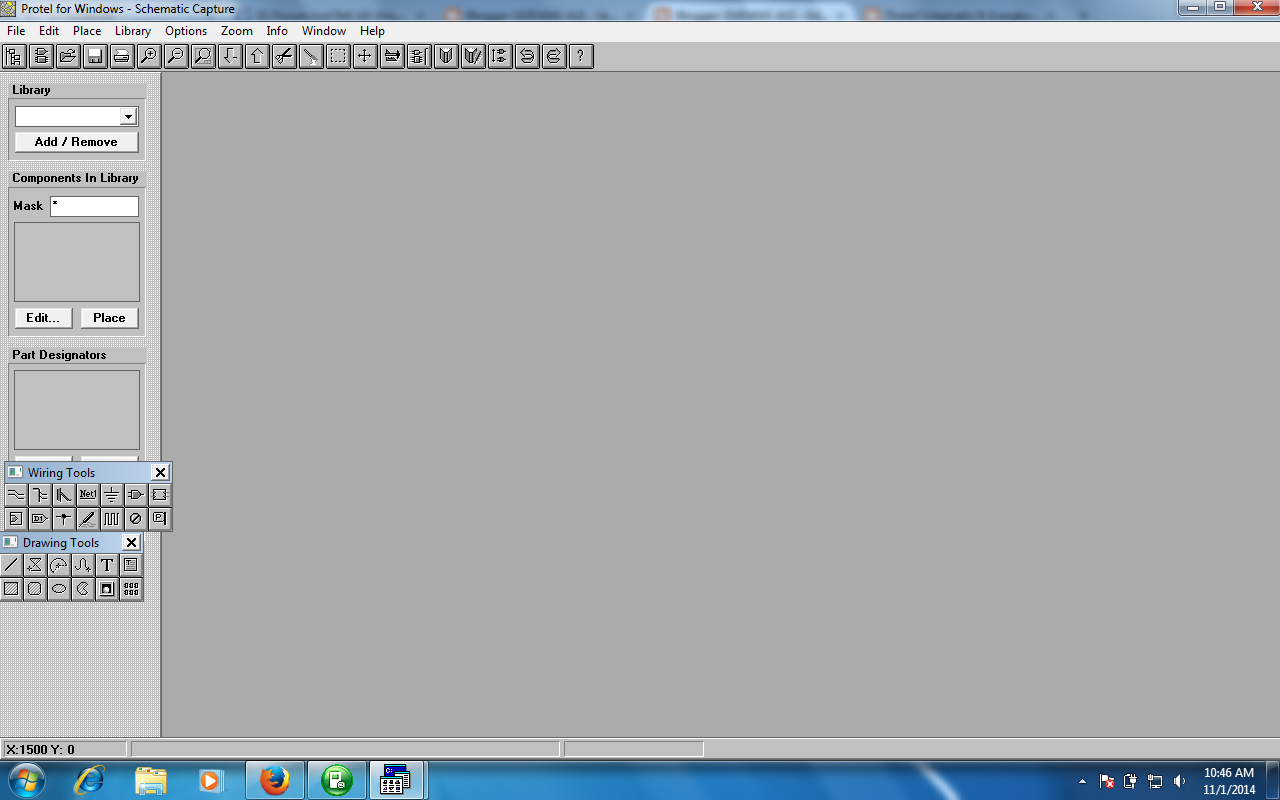

1. Klik Start lalu klik program SCH maka hasil tampilan dilayar anda akan jadi seperti berikut ini :

2.Kemudian Klik File lalu pilih New maka hasilnya akan menjadi seperti gambar berikut ini :

3. Lalu Klik Option > Sheet maka akan muncul dilayar anda seperti pada Gambar 1,kemudian ubahSize menjadi A4  dan Orientation menjadi Potrait maka hasilnya akan menjadi seperti pada dibawah ini;

 Gambar 1

Sebelumnya

Sesudahnya

4. Klik Add/Remove kemudian Pilih [library] kemudian pilih Files D_Device.LIB, D_LINEAR.LIB,DEVICE.LIB,,8.LIB,D_TTL.LIB  kemudian pilih add dan OK maka hasilnya akan menjadi seperti pada gambar dibawah ini :

5. Kemudian Pilih 8.LIB dan cari  1EE1364E pada Components In Library Lalu pilih Place  taruh ditempat dengan sesuai perintah yang telah diberikan maka hasilnya akan menjadi seperti pada gambar yang dibawah ini :



6. Kemudian Pilih D_DEVICE.LIB dan cari  RES1  pada Components In Library Lalu pilih Place  taruh ditempat dengan sesuai perintah yang telah diberikan maka hasilnya akan menjadi seperti pada gambar yang dibawah ini :

7. Kemudian Pilih D_TTL.LIB dan cari  7448  pada Components In Library Lalu pilih Place  taruh ditempat dengan sesuai perintah yang telah diberikan sebanyak 2 buah component maka hasilnya akan menjadi seperti pada gambar yang dibawah ini :

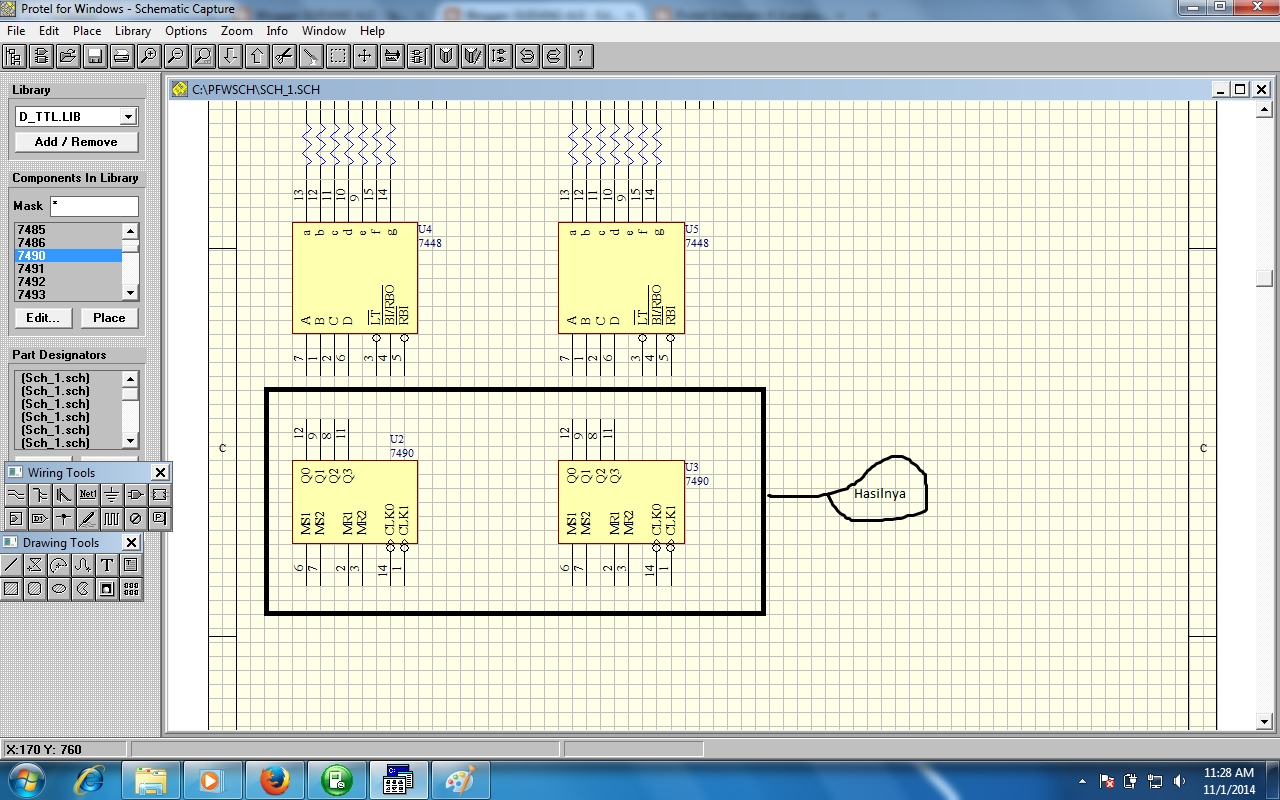

8. Kemudian Pilih D_TTL.LIB dan cari  7490  pada Components In Library Lalu pilih Place  taruh ditempat dengan sesuai perintah yang telah diberikan sebanyak 2 buah component maka hasilnya akan menjadi seperti pada gambar yang dibawah ini :

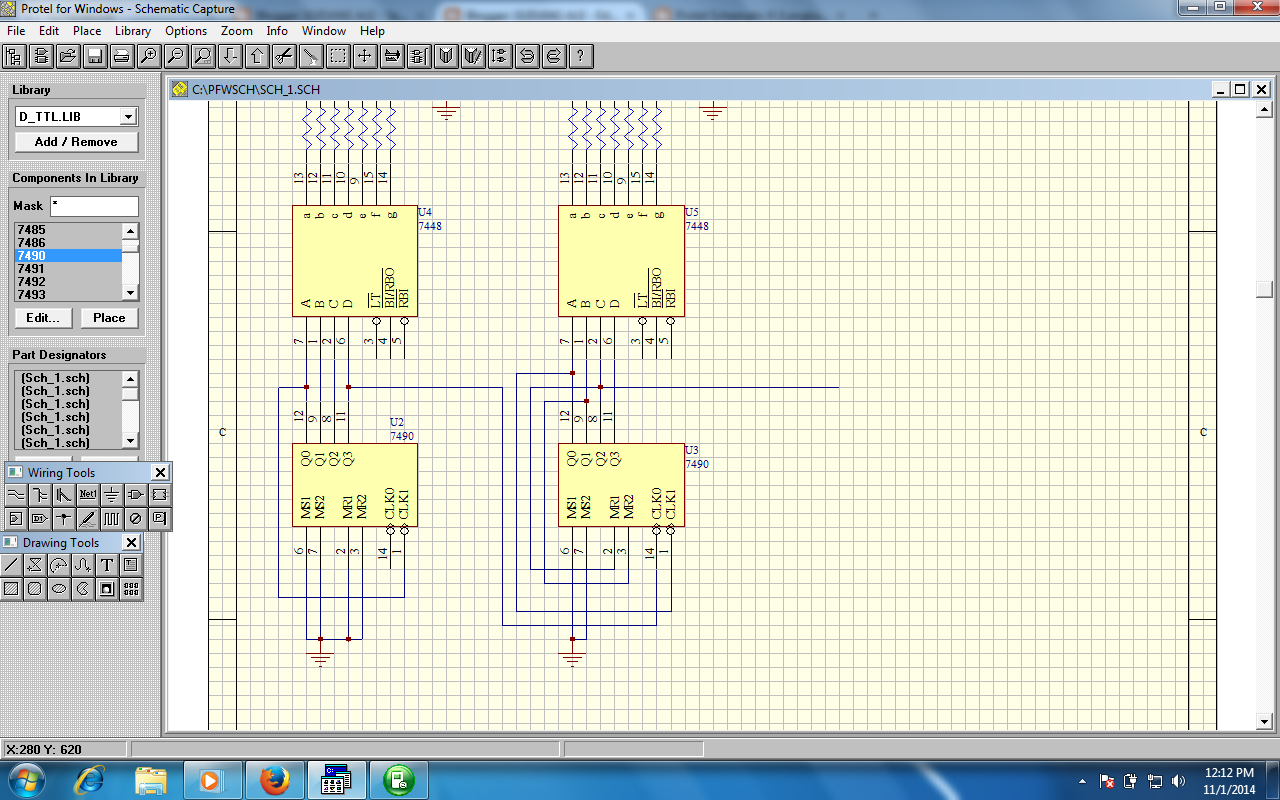

9. Kemudian gunakan Electrical Wires untuk memhubungkannya satu sama lain hingga hasilnya menjadi seperti pada gambar dibawah ini :

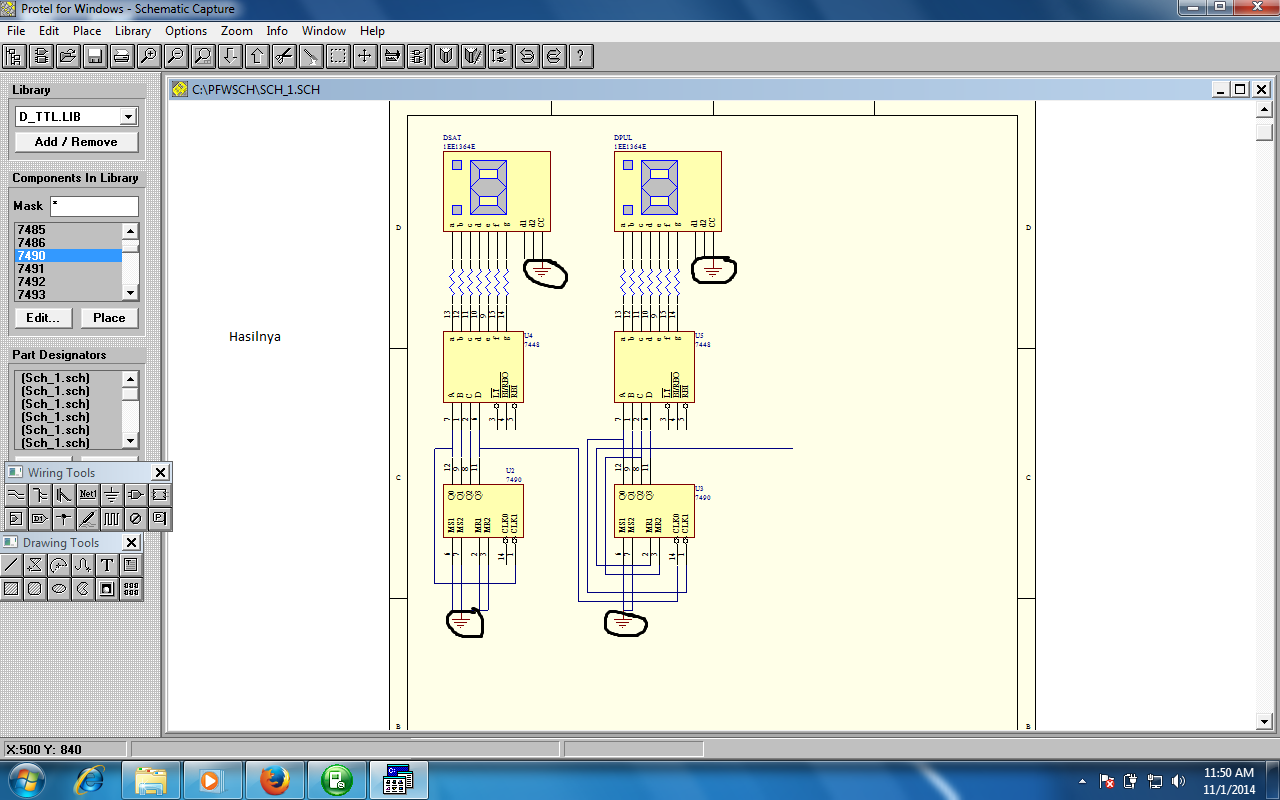

10. Kemudian gunakan Power Ports untuk memunculkan Power Ground lalu taruh dibagian yang diperlukan dan gunakan Power Ports mengubah Bar menjadi  Power Ground dengan cara mengklik 2x sampai muncul kotak dialog Power Ports lalu pilih Style ubah Bar menjadi Power Ground hingga hasilnya menjadi seperti pada gambar dibawah ini;

Sebelumnya

 Sesudahnya

11. Kemudian klik ikon  (Junction) di Writing Tools. Junction berfungsi untuk menunjukkan bahwa kabelnya terhubung satu sama lain hingga hasilnya menjadi seperti pada gambar dibawah ini :


12. Kemudian klik Place > Ports posisikan ditempat yang dibutuhkan maka akan muncul dilembar kerja anda seperti pada Gambar 1,lalu klik 2x pada  Ports untuk membuka kotak dialog port maka akan muncul dilayar anda seperti pada Gambar 2,kemudian ganti bagian diperlukan seperti padaGambar 3..maka hasilnya bisa anda lihat di Gambar 4 dibawah ini;

Gambar 1

Gambar 2

Gambar 3

Gambar 4

13. Kemudian klik ikon (Net Label) di Writing Tools. kemudian taruh pada tempat yang diperlukan hingga hasilnya seperti pada gambar dibawah ini ;

17. Kemudian anda klik sebanyak 2x pada tulisan Text seperti Pada Gambar 1,setelah anda klik sebanyak 2x pada tulisan tersebut maka akan muncul dilayar anda seperti pada Gambar 2, Lalu anda ubah tulisan yang terdapat pada kotak Net sesuai dengan perintah yg telah diberikan hingga hasil akhirnya seperti pada Gambar 3 dibawah ini ;

Gambar 1

Gambar 2

Gambar 3

18. Kemudian klik File lalu pilih Save seperti pada gambar dibawah ini :



untuk contoh yang lebih lengkapnya , silahkan anda download file berikut

DOWNLOAD
